Запчасти к насосу трубка+диффузор JET100-A юбка РОНА/ Океан

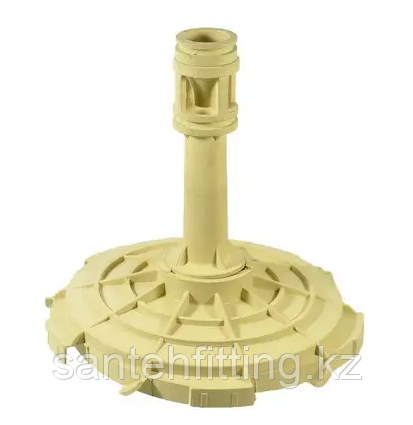

Эжектор (диффузор) в сборе для насоса JET100-A

диаметр раструба всасывания трубки Вентури - 22 мм (внутренний), 29 мм (наружный) • диаметр форсунки (сопла) - 9мм • диаметр под крыльчатку - 128 мм • наружный диаметр эжектора - 164 мм • посадочное место под крыльчатку - 43мм. Общая высота 151мм.

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части насоса и необходимо для осуществления забора воды Принцип работы такого устройства основан на передаче энергии от активного потока к пассивному без использования промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
